KA-WG无轨管道焊接小车

KA-WG无轨管道焊接小车

  • 所属分类:KA-WG无轨管道焊接小车

  • 点击次数:
  • 发布日期:2019/08/07
  • 在线询价
  • 详细介绍

焊接专用设备

CO2自动焊接小车广泛应用于船舶、桥梁、机车、钢结构、石油化工等行业,适合多种焊接结构的焊接,如:加强筋板、肋板、交叉部位的焊接,箱型梁的焊接,等等。其主要优点有:

l 减少劳动强度,改善作业环境

l 提高工作效率,是手工焊的1.5倍

l 避免人为因素所造成的焊缝质量不良,一般地手工操作的不良率在20%左右,而采用自动焊接小车没有因此产生的焊接不良率

因此其综合效益,比手工焊提高近200%

l 自动化程度高,确保焊接质量的稳定性

l 不需要很熟练的技术工人

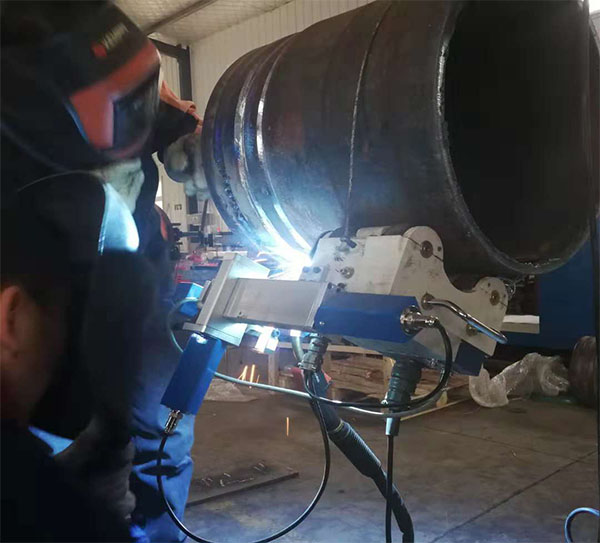

KA-GD适用于管道内外壁焊接,不需要轨道,可以沿着工件的弧面进行焊接。


特点

(1)KA-GD是摆动式自动焊接装置,一次焊接可以获得较宽的焊缝。

(2)摆动速度、摆动幅度、中心位置和左右停留时间均可以调整,适合各种不同规格的焊道。

(3)体积小、重量轻,安装移动方便,非熟练工也可以进行焊接。

(4)安装有永久磁铁,焊接时可以避免出现焊接线脱离现象。


适用环境:

适用于各种钢结构的角焊,尤其是在需要摆动的场合。

焊接专用设备

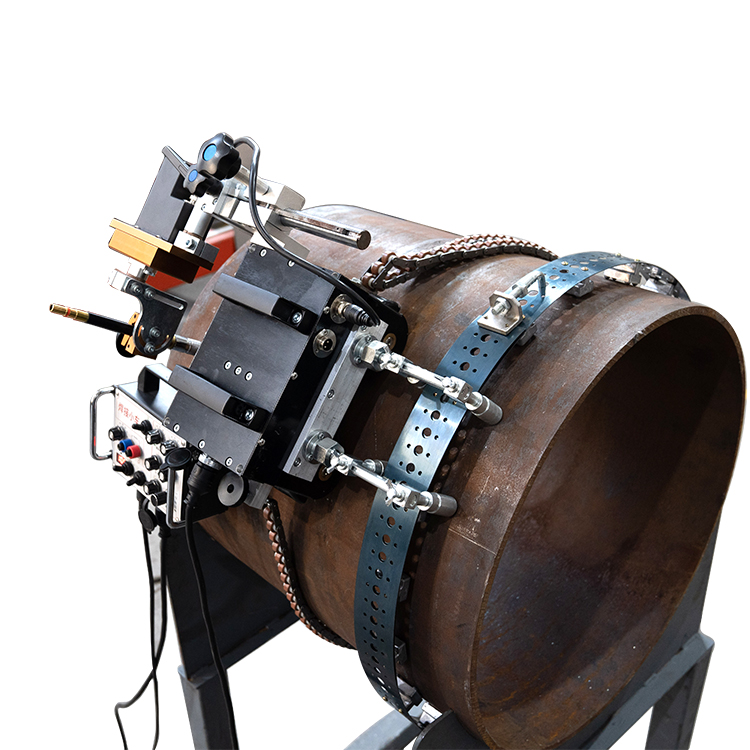

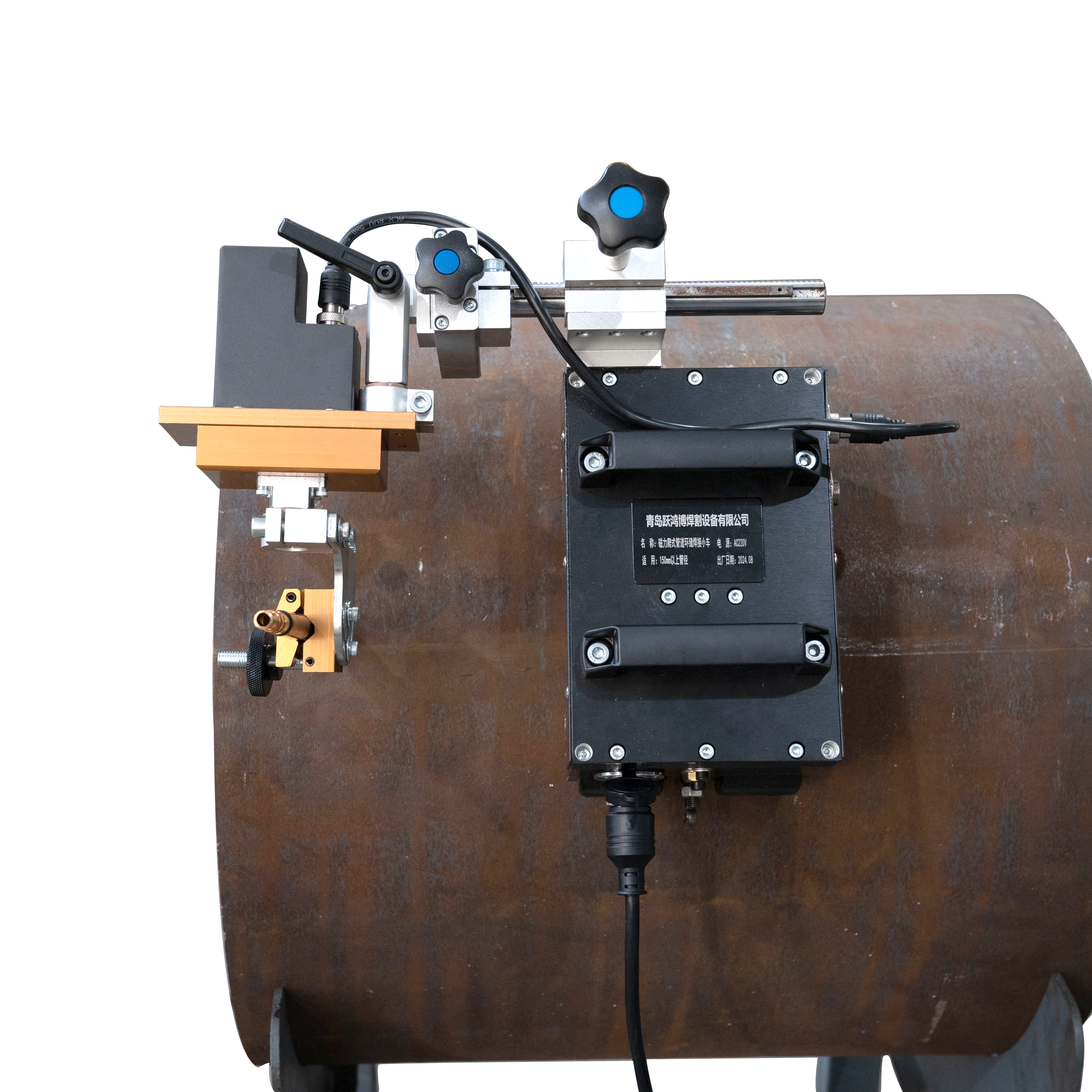

主要构件说明

本体组件:焊枪摆动器、滑块、焊枪把手、控制箱、控制面板等附件组成

(1)摆动器:带动焊枪进行钟摆式摆动焊接

(2)驱动部分:小车行走的动力装置,由四个磁力轮和斜齿轮,链条,链轮组成

(3)滑块部分:调节焊枪位置的装置,焊接进行当中可以进行前后微调

(4)焊枪夹具:焊枪的夹持装置,可以调节焊枪的角度。

(5)控制箱;可以调节小车的所有动作,详细内容参考控制面板操作方法


控制面板说明

焊接专用设备


(1)电流、电压调节旋钮:顺时针旋转数值增加(本小车具有3P和8P两个电源插头,当使用3P插头时,电流、电压调节旋钮无效,须调节送丝机上的电流和电压;当使用8P插头时,电流、电压调节旋钮有效)

(2)焊接/非焊接选择旋钮:必须置于焊接位置才可以焊接

(3)点送:手动送丝装置

(4)行走开关:控制小车的行走和停止,如果“焊接/非焊接”开关置于“非焊接”位置时,打开行走开关,则小车只行走不焊接

(5)行走速度调节:小车行走速度调节旋钮。小车行走速度的调节建议在打开行走开关后再调节

(6)行走方向选择:选择向左或者向右行走

(7)电源开关及指示灯:通电后指示灯亮

(8)摆动控制部分:可以调节摆动速度、摆动幅度、左右停留时间、中心位置以及摆动模式


主要技术参数


种类

内容

备注

小车

电源

AC 220V

大小

240×330×310

W×L×H

重量

16Kg

包括摆动器

移动

四轮驱动

磁轮

行走速度

0∼700mm/min

摆动电机

DC24V 18RPM

焊枪调整范围

焊枪调节范围

上下

前后

85mm

操作角调节范围

360°

进行角调节范围

0°

控制

操作功能

摆动方式选择


摆动速度

0-10RPM(用刻度显示)

摆动幅度

0-±10°(用刻度显示)

左右停留时间调节

0-2S(用刻度显示)

中心移动

0-±8°

点动送丝

行走开始/停止

焊接电流/电压控制

行走方向选择

行走速度调节

0∼1000mm/min(用刻度显示)

焊接/非焊接选择


安装

(1)焊接准备

1)进行焊接时必要工具是先需要焊机和送丝装置

2)需要专用控制电缆(AC 220V),应焊接电源不同而不同

3)需要焊接用CO2气罐

4)CO2自动焊接用焊枪

5)其它必要工具

(2)小车连接方法

1. 安装小车,把小车放在工作面上

2. 送丝盘上安装焊丝并拉到焊枪端部

3. 焊枪端口连接在送丝机上

4. 控制电源连接线接在小车的控制面板的8P端口

5. 控制电源连接线接在AC 220

6. 专用控制电缆有四个接头,除了一根接220V的电源,另一头接焊接小车之外,另外两根:一根接焊机,另一根接送丝机。
