CO2自动焊接小车广泛应用于船舶、桥梁、机车、钢结构、石油化工等行业，适合多种焊接结构的焊接，如：加强筋板、肋板、交叉部位的焊接，箱型梁的焊接，等等。其主要优点有：

l 减少劳动强度，改善作业环境

l 提高工作效率，是手工焊的1.5倍

l 避免人为因素所造成的焊缝质量不良，一般地手工操作的不良率在20%左右，而采用自动焊接小车没有因此产生的焊接不良率

因此其综合效益，比手工焊提高近200%

l 自动化程度高，确保焊接质量的稳定性

l 不需要很熟练的技术工人

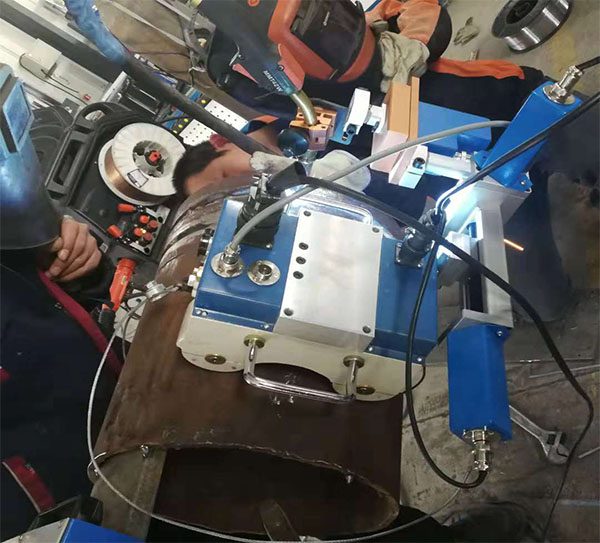

KA-GD适用于管道内外壁焊接，不需要轨道，可以沿着工件的弧面进行焊接。

特点

（1）KA-GD是摆动式自动焊接装置，一次焊接可以获得较宽的焊缝。

（2）摆动速度、摆动幅度、中心位置和左右停留时间均可以调整，适合各种不同规格的焊道。

（3）体积小、重量轻，安装移动方便，非熟练工也可以进行焊接。

（4）安装有永久磁铁，焊接时可以避免出现焊接线脱离现象。

适用环境：

适用于各种钢结构的角焊，尤其是在需要摆动的场合。

主要构件说明

本体组件：焊枪摆动器、滑块、焊枪把手、控制箱、控制面板等附件组成

（1）摆动器：带动焊枪进行钟摆式摆动焊接

（2）驱动部分：小车行走的动力装置，由四个磁力轮和斜齿轮，链条，链轮组成

（3）滑块部分：调节焊枪位置的装置，焊接进行当中可以进行前后微调

（4）焊枪夹具：焊枪的夹持装置，可以调节焊枪的角度。

（5）控制箱；可以调节小车的所有动作，详细内容参考控制面板操作方法

控制面板说明

（1）电流、电压调节旋钮：顺时针旋转数值增加（本小车具有3P和8P两个电源插头，当使用3P插头时，电流、电压调节旋钮无效，须调节送丝机上的电流和电压；当使用8P插头时，电流、电压调节旋钮有效）

（2）焊接/非焊接选择旋钮：必须置于焊接位置才可以焊接

（3）点送：手动送丝装置

（4）行走开关：控制小车的行走和停止，如果“焊接/非焊接”开关置于“非焊接”位置时，打开行走开关，则小车只行走不焊接

（5）行走速度调节：小车行走速度调节旋钮。小车行走速度的调节建议在打开行走开关后再调节

（6）行走方向选择：选择向左或者向右行走

（7）电源开关及指示灯：通电后指示灯亮

（8）摆动控制部分：可以调节摆动速度、摆动幅度、左右停留时间、中心位置以及摆动模式

主要技术参数

安装

（1）焊接准备

1）进行焊接时必要工具是先需要焊机和送丝装置

2）需要专用控制电缆（AＣ 220V），应焊接电源不同而不同

3）需要焊接用CO2气罐

4）CO2自动焊接用焊枪

5）其它必要工具

（2）小车连接方法

1. 安装小车，把小车放在工作面上

2. 送丝盘上安装焊丝并拉到焊枪端部

3. 焊枪端口连接在送丝机上

4. 控制电源连接线接在小车的控制面板的8P端口

5. 控制电源连接线接在AC 220

6. 专用控制电缆有四个接头，除了一根接220V的电源，另一头接焊接小车之外，另外两根：一根接焊机，另一根接送丝机。
