水平摆动焊接小车

水平摆动焊接小车

  • 所属分类:KA-HE8轨道式摆动立焊小车

  • 点击次数:
  • 发布日期:2019/12/25
  • 在线询价
  • 详细介绍

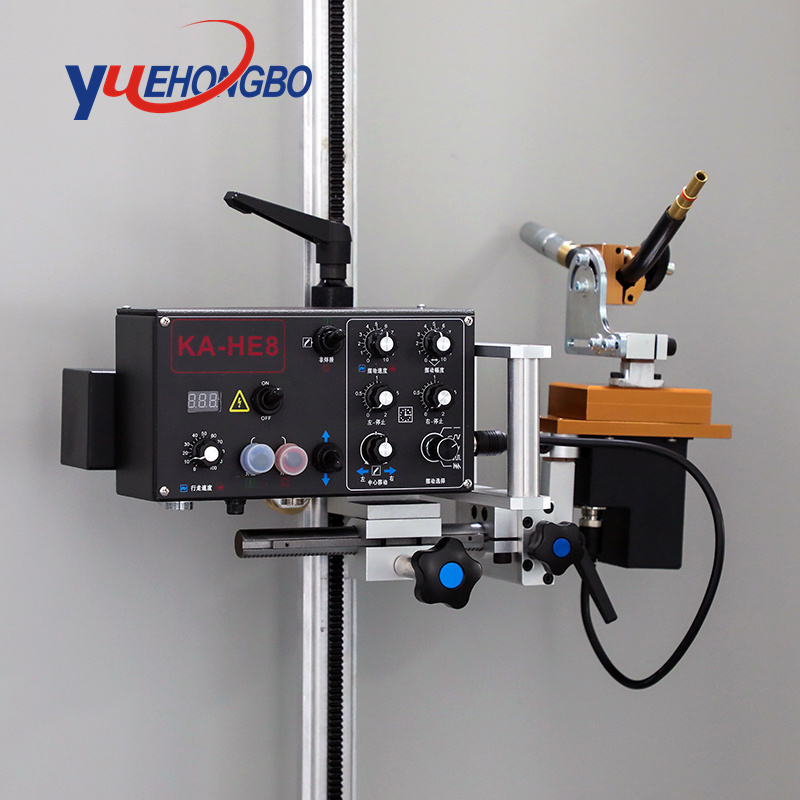

KA-HE8是采用齿轮齿条驱动方式的水平轨道行走型焊接装备,广泛应用于平对接焊和角接焊。通过调整焊枪夹具和角度,也可以进行其他方式的焊接,如横焊和垂直向下焊。小车行走本体和控制面板合为一体,可以在轨道上边行走边焊接。轨道用磁铁吸合在工件上,安装和拆卸都很方便。体积小、重量轻,移动和使用非常方便。



2.特点

1KA-HE8是适用于平焊、横焊的自动焊接装置。

2)采用轨道行走方式,可以在箱型面上进行焊接。

3)体积小,重量轻,移动和安装都很简便,非熟练工也可以进行焊接。

4)小车行走轨道采用磁铁吸附式,小车不会脱离焊接线,轨道使用简便。其基本长度为1.5m ,可以根据用户需要加长。







一般用于规则的垂直对接焊、水平对接焊缝,通过调整焊枪位置和角度,也可以进行角焊、横焊。

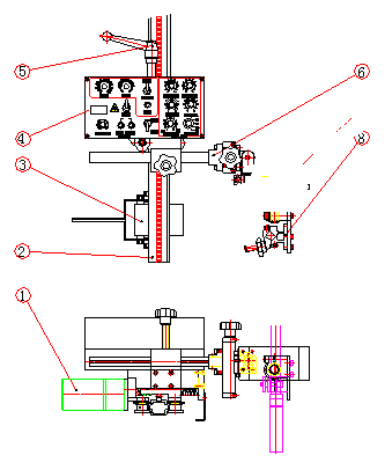

4.外形图及主要构件说明



直流电机:小车行走的动力装置。使用AC220V的电源。

导轨:铝制刚性导轨,标准配置为1.5m,可以对接延长使用。

导轨的安装磁铁:轨道的固定装置。能产生60Kg的吸力,可以牢固的吸附在工件上。带有脱卸手柄,便于轨道的拆卸和移动。

控制面板:小车的控制中枢,一切动作都由此控制。

安装手柄:小车轨道轮离合装置。安装时拧动此手柄,带动轨道轮张开,轨道轮卡在轨道上以后,松开此手柄,轨道轮自动锁紧。当此手柄处于半离合状态时可以实现快速回程功能。

X-Y滑块:焊枪位置的调节机构。X方向的调节范围为±20mm,Y方向的调节范围为±20mm 。

摆动电机:摆动器的驱动装置。采用高精度直流马达,其功率为6W 。

焊枪夹:焊枪的夹持装置。可以调节焊枪的角度,调节范围±90°。

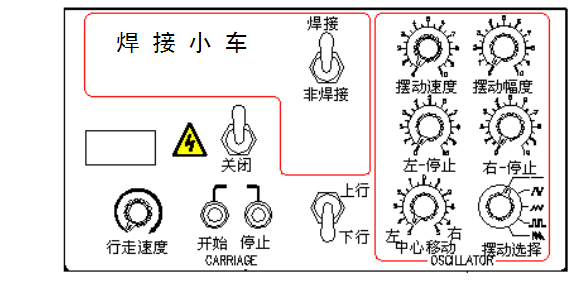

5.控制面板说明




 (图片仅供参考,保留修改权利)

(1)“焊接/非焊接”开关:选择“焊接”位置时进入焊接准备状态,按“开始”开关进行焊接;选到“非焊接”位置时按“开始”开关,小车只行走但不进行焊接。

(2)“开始”开关:开关打开小车开始行走,如果此时“焊接/非焊接”选择开关置于“焊接”位置则开始焊接;如果此时“焊接/非焊接”选择开关置于“非焊接”位置则只有小车行走但不进行焊接。

(接上页)

(3)“停止”开关:小车行进当中若按停止开关,小车会停止所有动作。

(4)行走方向选择开关:可以选择向上或向下行走。

(5)行走速度:速度值用数码显示,最大行走速度为1040mm/min,数码显示值为999。

(6)电流调节旋钮:顺时针旋转电流增大,其值用刻度表示,最大刻度值为500。

(7)电压调节旋钮:顺时针旋转电压增大,其值用刻度表示,最大刻度值为48。

(8)点送开关:按住开关时间段内送丝。

(9)摆动速度调节旋钮:顺时针旋转摆动速度增大,最大值为1520mm/min。用刻度表示,最大刻度为10。

(10)摆动幅度调整旋钮:顺时针旋转摆动幅度增大,最大值为20mm。用刻度表示,最大刻度为10。

(11)停止时间调整旋钮:调整范围是0~2S, 顺时针增大。

(12)右停止时间调整旋钮:范围是0~2S,顺时针增大。

(13)中心移动调整旋钮:顺时针旋转时中心会向右移,逆时针旋转时中心会向左移动,移动的最大范围为±5mm。用刻度值表示,最大刻度值为5。

(14)摆动模式选择旋钮:用此旋钮选择摆动模式,小车的摆动模式有五种,除第一种为非摆动模式外,其余如下:

6.主要技术参数

项目

内容

备注

小车

电源

AC 220V,50/60Hz


外型尺寸

500 x355 x 243

W×L×H

重量

10.6Kg


驱动方式

齿条驱动


行走速度

0~1040mm/min

数码显示

焊枪调整范围

上下

±20mm

前后

±20mm

操作角

360°

进行角

±90°

轨道

安装形式

磁铁拆卸式


外型尺寸

42×29.3 ×1500

W×H×L

材质

铝材


重量

6Kg

包括磁铁

摆动

参数

摆动模式


摆动速度

0-1520mm/min


摆动幅度

±20mm


左右停留时间

0-2s


中心位置

±5mm
