KA-HG小管焊接

您的当前位置: 首 页 >> 产品中心 >> 卡圈式轨道焊接小车

KA-HG小管焊接

  • 所属分类:卡圈式轨道焊接小车

  • 点击次数:
  • 发布日期:2019/05/14
  • 在线询价
  • 详细介绍

自动焊接小车价格


CO2自动焊接小车广泛应用于船舶、桥梁、机车、钢结构、石油化工等行业,适合多种焊接结构的焊接,如:加强筋板、肋板、交叉部位的焊接,箱型梁的焊接,等等。其主要优点有:

减少劳动强度,改善作业环境

提高工作效率,是手工焊的1.5倍

避免人为因素所造成的焊缝质量不良,一般地手工操作的不良率在20%左右,而采用自动焊接小车没有因此产生的焊接不良率,因此其综合效益,比手工焊提高近200%

自动化程度高,确保焊接质量的稳定性

不需要很熟练的技术工人

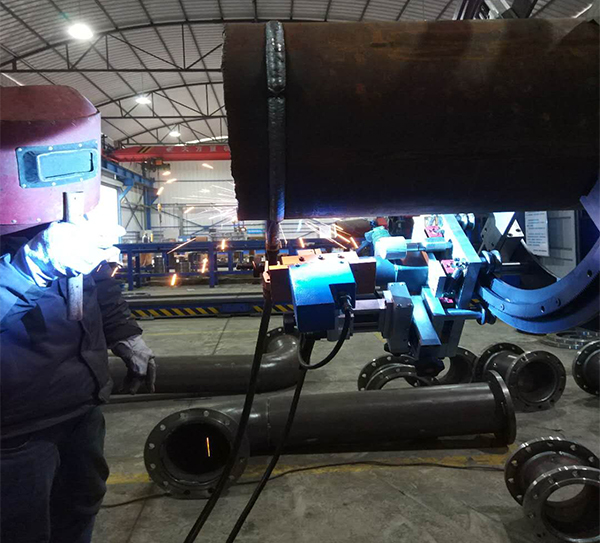

KA-12是采用齿轮齿条方式驱动在环形轨道行走的焊接装备,广泛应用于管道环缝对接焊,通过调整焊枪位置和角度,可以在轨道上边行走边焊接。安装和拆卸都很方便。

具有直线摆动功能。摆动模式、摆动幅度、摆动速度、摆动中心位置和左右停留时间等各种摆动参数都可以调节。

特点

1)用数码显示小车运行速度。

2)摆动焊接时为了防止咬边和焊不足现象的出现,设置了左右摆动停止时间调节功能。

3)焊接停止时焊枪自动回复到焊道中心位置。

具有自动收弧功能。具有快速回程功能。

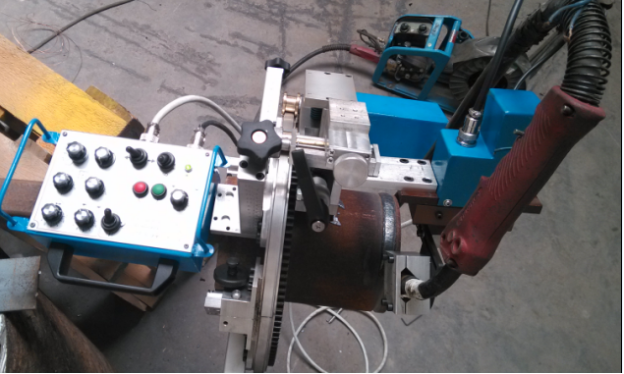

外形图及主要构件说明


自动焊接小车价格


① 直流电机:小车行走的动力装置。使用AC220V的电源。

② 导轨:环形轨

③ 导轨的安装:轨道的固定装置,可以牢固的压紧在工件上。带有十字微调,便于轨道的拆卸和范围大小的调节。

④ 控制面板:小车的控制中枢,一切动作都由此控制。

⑤ 安装手柄:小车轨道轮离合装置。安装时拧动此手柄,带动轨道轮张开,轨道轮卡在轨道上以后,松开此手柄,轨道轮自动锁紧。当此手柄处于半离合状态时可以实现快速回程功能。

⑥ X-Y滑块:焊枪位置的调节机构。X方向的调节范围为±20mm,Y方向的调节范围为±20mm 。

⑦ 摆动电机:摆动器的驱动装置。采用高精度直流马达,其功率为6W 。

⑧ 焊枪夹:焊枪的夹持装置。可以调节焊枪的角度,调节范围±90°。


控制面板说明

自动焊接小车价格


(图片仅供参考,保留修改权利)

(1)“焊接/非焊接”开关:选择“焊接”位置时进入焊接准备状态,按“开始”开关进行焊接;选到“非焊接”位置时按“开始”开关,小车只行走但不进行焊接。

(2)“开始”开关:开关打开小车开始行走,如果此时“焊接/非焊接”选择开关置于“焊接”位置则开始焊接;如果此时“焊接/非焊接”选择开关置于“非焊接”位置则只有小车行走但不进行焊接。



(3)“停止”开关:小车行进当中若按停止开关,小车会停止所有动作。

(4)行走方向选择开关:可以选择向上或向下行走。

(5)行走速度:速度值用数码显示,最大行走速度为1040mm/min,数码显示值为999。

(6)摆动速度调节旋钮:顺时针旋转摆动速度增大,最大值为1520mm/min。用刻度表示,最大刻度为10。

(7)摆动幅度调整旋钮:顺时针旋转摆动幅度增大,最大值为20mm。用刻度表示,最大刻度为10。

(8)停止时间调整旋钮:调整范围是0~2S, 顺时针增大。

(9)右停止时间调整旋钮:范围是0~2S,顺时针增大。

(10)中心移动调整旋钮:顺时针旋转时中心会向右移,逆时针旋转时中心会向左移动,移动的最大范围为±5mm。用刻度值表示,最大刻度值为5。

(11)摆动模式选择旋钮:用此旋钮选择摆动模式,小车的摆动模式有五种,除第一种为非摆动模式外,其余如下:

自动焊接小车价格


主要技术参数


项目

内容

备注

小车

电源

AC 220V,50/60Hz


外型尺寸

500 x355 x 243

W×L×H

重量

10.6Kg


驱动方式

齿条驱动


行走速度

0~1040mm/min

数码显示

焊枪调整范围

上下

±20mm

前后

±20mm

操作角

360°

进行角

±90°

轨道

安装形式

拆卸式


外型尺寸

42×29.3 ×1500

W×H×L

材质

铝材


重量

8kg

包括轨道


摆动

参数

摆动模式



摆动速度

0-1520mm/min


摆动幅度

±20mm


左右停留时间

0-2s


中心位置

±5mm





安装方法

(1)安装条件

a. 进行焊接必要的工具是焊接电源和送丝机装置;

b. 行走及控制用焊接电源(AC 220V);

c. 焊接用CO2气罐;

d. CO2自动焊接用直焊枪;

e. 其它必要作业的基本工具;

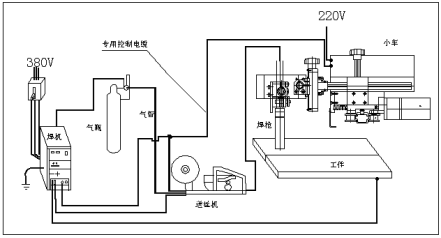

(2)系统连接方式

a. 安装轨道,轨道的安装必须保证小车的焊接方向与焊缝平行

b. 安装小车,用安装手柄把小车的轨道轮卡在轨道上

c. 送丝盘上安装焊丝并拉到焊枪端部

d. 焊枪端口连接在送丝机上

e. 小车行走电源连接线一边接在小车3P插座上,另一边接AC 220电源。

f. 专用控制电缆有三个接头,一根接焊接小车之外,一根接焊机,另一根接送丝机。

自动焊接小车价格
