3.5米直缝焊机

3.5米直缝焊机

  • 所属分类:集装箱薄板直缝焊专机

  • 点击次数:
  • 发布日期:2019/05/14
  • 在线询价
  • 详细介绍

自动焊接小车厂家

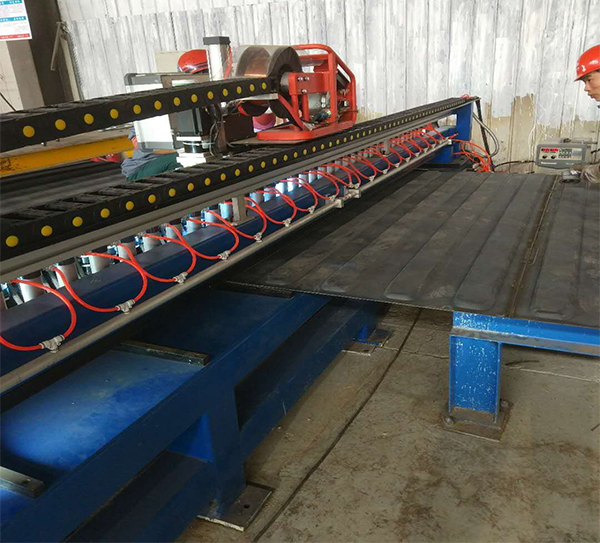

设备简介

机身本机基础支承件由底梁、压梁等部份组成,机身采用钢结构件,强度高,变形小;

琴键压紧装置分为左右对称的两套,可分别对工件的两边施压,气压可调,琴键压脚采用钢结构件。

行走机构总成由横梁、下枪机构、滑块组成,该机采用齿轮齿条做直线行走机构部分,电机为直流变频调速电机,该机行走总成具有精度高,行走稳定,扭矩大等特点。

焊枪升降机构的提升和下降动作采用气动方式驱动,具有结构简单,动作快捷平稳,重复精度高、操作方便等优点。升降动作的导向部份采用了直线导轨,确保动作的稳定、灵活。

背面成型槽材质为紫铜,上面加工有成型槽。



焊接专用设备焊接要求:

1.工件材料: 碳钢、Q235

2.工件规格:

焊接材料厚度1-4mm

焊接拼板长度:  3.2米

3. 焊接工艺:

1.CO2气体保护焊接。

2.焊缝拼装要求:拼接型破口间隙0-0.5毫米

4、焊前要求:

焊缝对接处应保证尽量切口平整,无卷边,斜切边等,焊缝区域无毛刺、油污等影响焊接质量的因素。喷过底漆或渡锌板在焊接前需打磨处理后焊接。


设备主要技术参数:

项 目

技术参数

拼焊板厚

1mm~4mm

拼板宽度

1000~3200mm可调整

拼板焊接长度(钢板长度)

(可调整)

拼板最终宽度

不超过3200mm

工件材质

碳钢、Q235

焊接方式

MAG(20%CO2+80%Ar)/MIG

焊丝直径

Φ1.0-Φ1.2实芯焊丝

压紧方式

气动琴键式压紧

焊接速度

300~1400mm/min

成型槽材质

紫铜

成型槽冷却方式

气冷

空行程速度

无级变速(调节范围0~4000mm/min)

焊接小车导向及驱动方式

直线导轨定位、齿轮齿条驱动

焊接动作调节

手工微调

焊枪提升高度

约120mm

琴键压脚高度

100MM±5




工件环境

电源AC380±5%   50HZ

相对湿度:≦85%

海拔:≦1000米

温度:0-40℃


设备组成:

机架

1套

行走梁

1套

电控系统

1套

焊接电源

用户自配

传送机架

1套(传送机架根据图纸相关尺寸加工)




操作面板介绍

自动焊接小车厂家


1、SPEED DISPLAY      变频器显示器

2、V A METER         电流电压表

3、LOW SPEED CW       慢速正反向选择

4、HIGH SPEED CW      快带正反向选择

5、START            启动

6、STOP             启止

7、INCHING WELD       修补点焊

8、INCHING RUNING      修补点动

9、CYLINDER

10、DELIVERY
