直线焊接摆动器

  • 所属分类:直线焊接摆动器

  • 点击次数:
  • 发布日期:2019/05/14
  • 在线询价
  • 详细介绍

焊接摆动器厂家



焊接摆动器

特点

1)B-E8/E6焊接小摆动器是焊接专用直线往返式摆动装置。

2)小型化,轻型化,易搬运,易操作,不受场地限制。

3)用数字方式调节摆动幅度,中心位置的移动,左停止时间右停止时间,摆动速度。

4)停止时焊枪自动停止在中心回位的功能。

5)设有开关电源,不设变压器,从而提高了工作电压的稳定性(95v-250v)使摆动器不受外界输入电压的影响。





主要技术参数


直线摆动器

电源

AC220~ 250V,50HZ ,1相

控制箱

(W x L x H)

120 x175 x75

重量(Kg)

2.9Kg

驱动方式

齿轮齿条驱动

速度

0 - 2300mm/Min

中心移动

±5mm

摆动幅度

±20mm

左右停止

0 - 5s

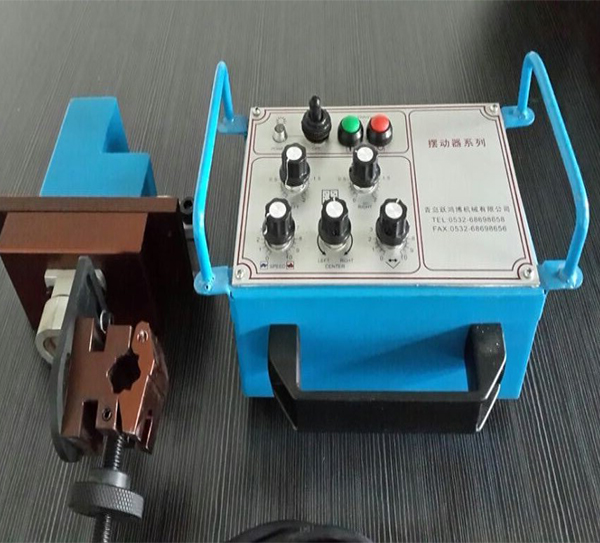

控制面板说明

(1)电源开关:电源开关转到ON位置,电源指示灯将点亮,完成工作后必须转到OFF位置。

(2)电源指示灯:电源开关转到ON位置时,电源指示灯会点亮。

(3)电源保险丝:如果电流过载,保险丝将会被熔断,以保护系统。

(4)摆动器运行按钮:按动此按钮摆动器立即工作。

(5)摆动器停止按钮:按动此按钮摆动器停止工作。

(6)左停时间调节器:可以控制焊枪摆动到最左边时停留的时间,时间设置范围0~2s

(7)右停时间调节器:可以控制焊枪摆动到最右边时停留的时间,时间设置范围0~2s

(8)速度控制:可以控制摆动频率。

(9)摆幅控制:可以控制摆动幅度。

(10)中心移动:可以控制摆动的中心位置。

操作

焊接小摆动器的操作十分方便,直接将摆动器的控制线接入控制箱,将摆动器安装于运行装置上,调节控制箱上各按钮即可。

1)电源开关在ON位置 – 电源指示灯亮

2)调节焊枪中心移动调节旋钮

3)调节停止时间(二点各别调节),可获的四种摆动模式

4)调节摆幅调节旋钮

5)调节摆动速度调节旋钮

6)按设定值开始摆动,察看实际焊枪摆动,根据焊接要求调节调节钮。

7) 焊接完成 :摆动器运行开关为OFF位置(这时焊枪自动回到中心点停止),电源开关为OFF位置





故障的原因和对策

故障现象

检查事项

对策事项

电源开关在ON位置,指示灯没亮

-查看电源 (AC 220V)

-查看保险丝断线

-查看开关

-查看电缆

- 查看指示灯

-提供AC 220V±10%电源

-更换保险丝

-更换开关

-更换电缆

-更换指示灯

摆动器运行开关在“开”位置,摆动器不运行

-查看开关

-查看调节速度的调节器

-查看顺序电路板

-查看马达电路板

-查看马达



-有故障时更换

-有故障时更换

-有故障时,通报厂家维修



-有故障时更换



停止了时间,没有停止

-查看旋钮开关

-查看不运作的时间调节器

-查看顺序电路板

-有故障时更换

-有故障时更换



-有故障时,通报厂家维修

速度不可调

-只以最低速度运行

-只以最快速度运行

-检查更换马达电路板

-修理速度可变电阻器

-通报厂家维修

有异常声音及震动厉害,运行的不好

-查看摆动器本体

-查看电缆的连接状态

-查看各部件的组装情况

-更换损坏的轴承,拧紧螺丝,给各驱动部位上油,修理或更换马达,连接电缆及插件,清洁各部位后组装

只要打开电源开关,保险丝就断线

-查看电源 AC 220V



-查看马达

-查看马达电路板

-本体超负荷

-提供AC 220V +-10%电源

-更换马达

-通报厂家维修

-排除超负荷的原因
