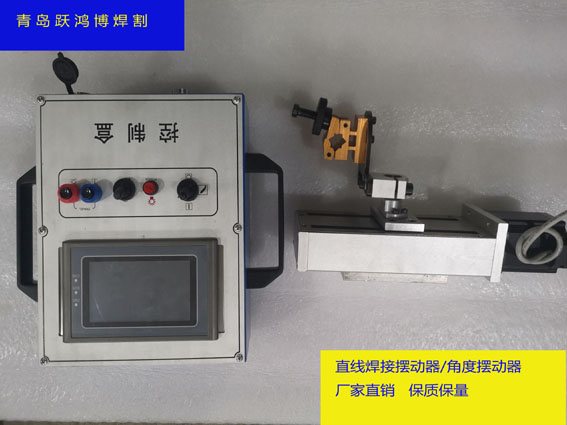

焊接摆动器

一、产品性能特点：

1、采用文本显示器作为人机界面，参数设定简便，人机交互性好。

2、本摆动器有效行程为50mm,最大可设定摆动幅度为30mm，最快摆动速度可达2500mm/min以上。

3、具有定时功能，定时间最长100分钟或6000s。

4、摆动幅度、摆动速度、摆动左停留、摆动中间停留和摆动右停留都可以单独设定。

5、即可单独工作，也可联机工作。本摆动器具有输入和输出接口，输入接口可以控制摆动的启停，输出接口可以控制焊机以及其他焊接辅助设备的启停。

6、摆动过程中可实时更改各个摆动参数，并可实时根据现场情况，调整摆动中心位置，均无需停机。

7、手动自动一体，不做摆动器时，可以作为手动拖板来使用。

8、配备各种夹持块、安装块，方便安装。

9、若有需要，可同时增加实现上下电动调节。

二、产品操作说明

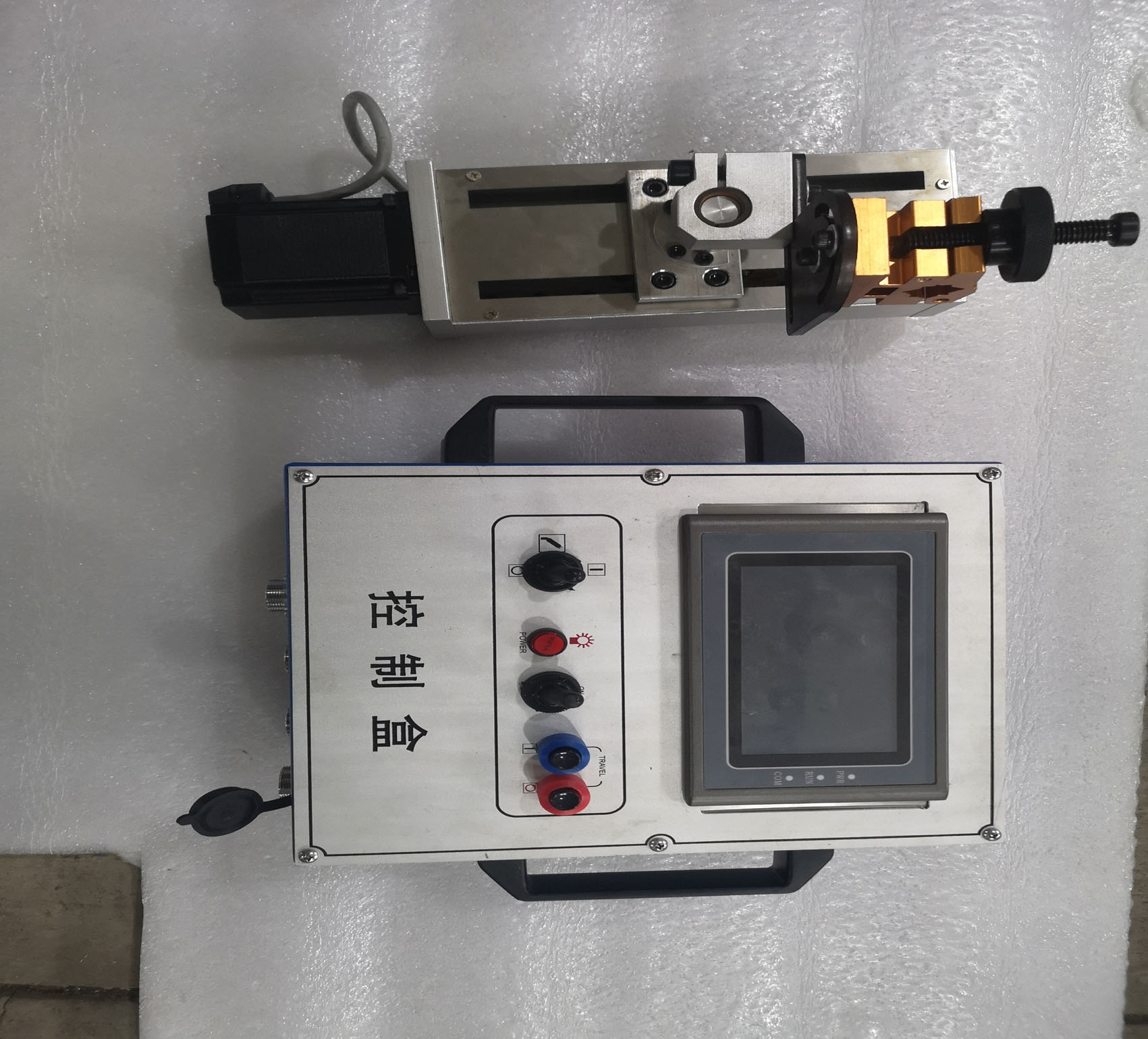

 摆动器操作面板

1、 开机后，出现第一个界面，摆动器操作界面，

摆动编号：0-9，代表的是当前选用的摆动编号。

计时：摆动器运行的时间。

按下F3键，摆动器滑块向左移动，按下F4键，摆动器滑块向右移动；按下F1键，摆动器开始正常摆动运行，摆动器计时开始，计时到设定的定时时间，摆动器停止摆动；若想中途停止摆动按下F2键，摆动器边停止运行。无论是定时停止摆动还是手动停止摆动，摆动器将会自动回到摆动的中心位置。若摆动过程中发现偏离焊缝，可用手调节摆动器电机后面的手轮调节摆动器的摆动位置。

2、 在摆动器操作界面按下或键，将进入相应的摆动器编号参数设置，可继续或键翻页到想要更改的摆动编号。

定时时间：摆动器摆动运行时间。

摆动幅度：摆动器摆动的幅度。

摆动速度：摆动器变动的线速度。

摆动左停留：摆动到最左边停留时间。

摆动中间停留：摆动到中间停留时间。

摆动右停留：摆动到最右边停留时间。

   若需要更改参数，按下SCT键，相应要更改的参数将会变成黑色背景，通过

   数字键（0-9）可进行参数修改，修改时请注意修改参数的显示，以实际显示值为准，参数修改完成以后，必须按下SCT键确认，若不想更改可按下键退出更改。再次按下返回到摆动器操作界面。

三、使用注意事项

 1、本产品使用市电交流220V供电。

 2、摆动幅度的设定，要根据摆动器滑块的具体位置设定，要保证滑块不会摆出摆动器的边缘。

 3、摆动速度的设定，若摆动速度设定的过快，滑块难以保证维持在摆动中心位置，要根据焊接实际需要设定摆动速度。

 4、使用过程中，摆动器上电机会有略微有发热现象，属于正常情况。

 5、若出现紧急情况时，可通过急停电源开关，强行关闭电源。

 6、使用时，请避开强干扰源。
