焊缝跟踪器

您的当前位置: 首 页 >> 产品中心 >> 焊缝跟踪器

焊缝跟踪器

  • 所属分类:焊缝跟踪器

  • 点击次数:
  • 发布日期:2019/05/14
  • 在线询价
  • 详细介绍

焊接专用设备

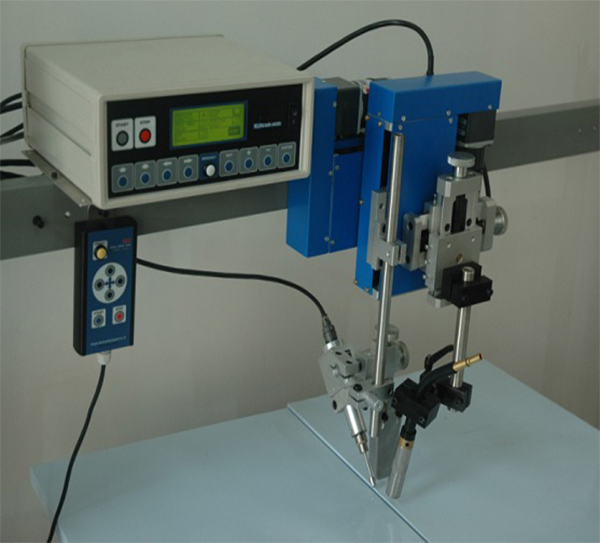

焊接专用设备YHB焊缝跟踪系统由传感器、控制系统和执行机构三部分组成。电子传感器接触工件,采集焊接坡口和工件的高度、横向变化信号,通过控制器的放大、转换,由X-Y滑块执行焊炬精确地随动。



特点:

1、实时跟踪焊缝形状,根据焊道状况及时修正焊炬所处的位置,有利于形成标准焊道;

2、控制精度高、响应速度快,适用于TIG、CO2、MIG、SAW等焊接方法和焊接形式;

3、容易和现有半自动焊接操作机等专用设备配合使用,实现自动化焊接

4、可编程控制器具有多种控制功能

初始位置信号输出功能;

焊缝末端定时检测功能;

定位点检测功能;

左右换向跟踪功能;

强制跟踪;焊缝偏差防止功能

多种用户可选择的扩展功能

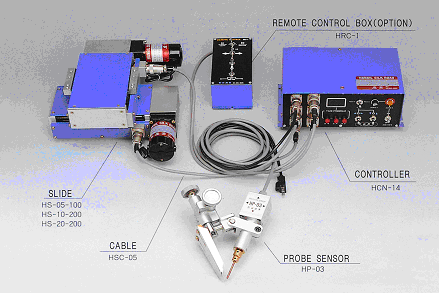

结构外形图

焊接专用设备

1.控制盒(Control Box):电源线 1.5m×1

2.X、Y滑块(X.Y Slide):连接线2m×2

3.传感器(Sensor For Detection):连接线2m×1

4.感应器调整夹具(Probe Adjust Holder For Detection):×1

5. 远端控制盒(Remote Control Box)(可选):×1

技术参数

型号特征

SY-05

SY-10

SY-20

载重

25kg

50kg

100kg

检测范围

X-Y各100mm

X-Y各200mm

X-Y各200mm

检测速度

250mm/min

250mm/min

200mm/min

精度

±0.25mm

允许承载力矩

700kg-cm

1400kg-cm

2800kg-cm

滑块重量

14Kg

18Kg

29Kg

焊接方法

MIG,TIG,CO2

埋弧焊

双枪埋弧焊

参数说明如下:

1.手动控制:上、下、左、右及拉起控制。

2.自动控制:下移动优先功能,左移动优先功能,右移动优先功能,拉起功能,定点检测功能,焊道末端检测功能,强制跟踪功能,焊缝偏离防止功能,紧急停止功能。所有功能可编程处理。

3.驱动方式:马达驱动丝杠

4.马达:直流高精度马达

5.电源:单相交流220V,50Hz,2A

6.可选部件:远程控制盒 HRC—1
