熔化极气体保护管板焊机

自动焊接小车厂家

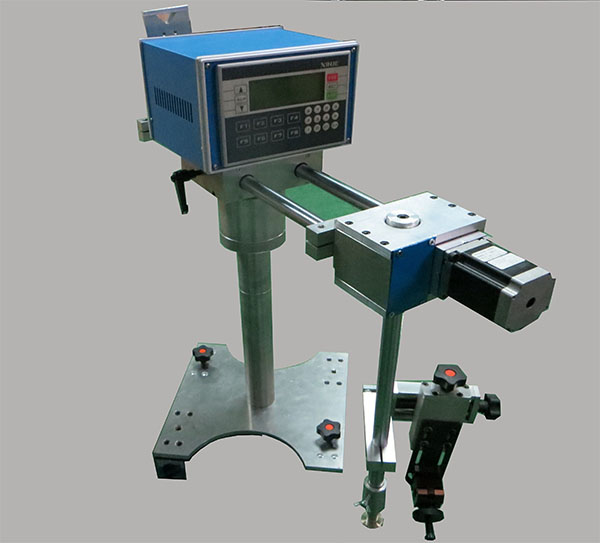

YHB-GB1型熔化极气体保护管板焊机是一种新型的机电一体化技术产品，主要用于锅炉管板，管箱管板，空气预热器管板及各种换热器管板的自动焊接，并且可实现管伸出形式的平角焊接焊缝和管平齐形式的对接焊缝隙的自动焊接。

焊接专用设备YHB-GB1型熔化极气休保护管板焊机采用可编程控制器进行控制，汉化人机界面，操作直观，可靠性高，扩展性强。与以往的手工电弧焊相比，减轻了操作者的劳动强度，提高了焊接生产效率，保证了产品的焊接质量，节约了生产成本。

自动焊接小车厂家

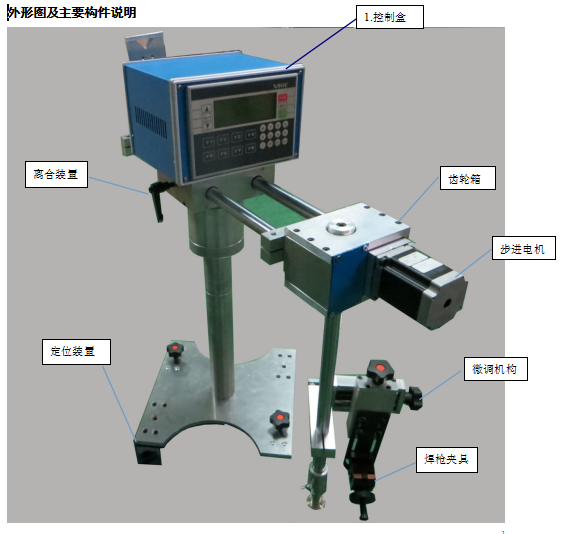

步进电机：执行机构动力装置。使用AC220V的电源。

控制盒：小车的控制中枢，一切动作都由此控制。

离合手柄：用于安装锁紧和松开

微调滑块：焊枪位置的调节机构。X方向的调节范围为±60mm，Y方向的调节范围为±60mm 。

焊枪夹：焊枪的夹持装置。可以调节焊枪的角度，调节范围±90°。

定位装置：用于固定设备的稳定

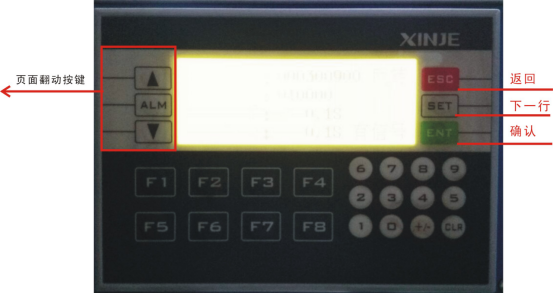

控制面板说明

自动焊接小车厂家

（图片仅供参考，保留修改权利）

F1:开始，

F2:暂停

F3：手动正转

F4：空

F5:信号有无

F6:停止

F7:手动反转

F8：空

请按照面版说明提示，以上参数可以自行设置，注：工装旋转一圈的数值为500000，此处设备请不要随意更改。

按开始焊接，首先正转一圈，焊接下一个时会反转一圈。

ALM：打开页面，根据需要可以上下翻动整页

SET：下一行翻动

下面数字0--9用于数值的更改，根据需要进行以下改动数值：例如速度本机设备设置为10000，想进行修改时，按SET键翻到修改页面上后再按ENT（确认键）后，再进行数值的更改。更改完毕再按一下ENT键进行确认。

所属分类：管板自动焊接
