YHB-GB1型熔化极气体保护管板焊机

您的当前位置: 首 页 >> 产品中心 >> 管板焊接

YHB-GB1型熔化极气体保护管板焊机

  • 所属分类:管板焊接

  • 点击次数:
  • 发布日期:2019/05/14
  • 在线询价
  • 详细介绍

焊接专用设备哪家好



YHB-GB1型熔化极气体保护管板焊机是一种新型的机电一体化技术产品,主要用于锅炉管板,管箱管板,空气预热器管板及各种换热器管板的自动焊接,并且可实现管伸出形式的平角焊接焊缝和管平齐形式的对接焊缝隙的自动焊接。

焊接专用设备YHB-GB1型熔化极气休保护管板焊机采用可编程控制器进行控制,汉化人机界面,操作直观,可靠性高,扩展性强。与以往的手工电弧焊相比,减轻了操作者的劳动强度,提高了焊接生产效率,保证了产品的焊接质量,节约了生产成本。

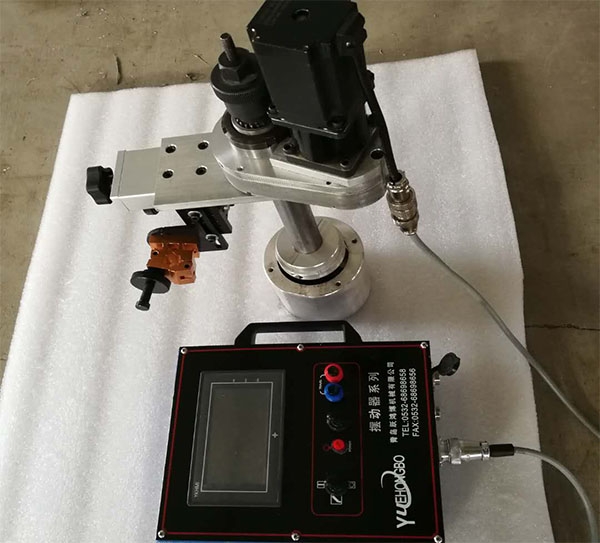

外形图及主要构件说明

焊接专用设备哪家好

步进电机:执行机构动力装置。使用AC220V的电源。

控制盒:小车的控制中枢,一切动作都由此控制。

离合手柄:用于安装锁紧和松开

微调滑块:焊枪位置的调节机构。X方向的调节范围为±60mm,Y方向的调节范围为±60mm 。

焊枪夹:焊枪的夹持装置。可以调节焊枪的角度,调节范围±90°。

定位装置:用于固定设备的稳定


控制面板说明

焊接专用设备哪家好

(图片仅供参考,保留修改权利)

启动键为焊接启动功能,点击此键,焊接起弧,电机旋转同步开始。此功能和面板机械开始同等功能,

暂停键为焊接过程中任意时候的暂停功能,点击此键焊枪收弧,旋转电机停止,如再次点击暂停,会继续当前状态焊接余下焊缝。

回原点,在任何情况下回到原点位置,原点位置是为人工设置,在参数画面里,点击参数画面,在参数界面可以手动调整焊接需要的位置,点击原点确认,即为以后焊接的原点。

停止键:此键不管在有无起弧状态下,电机旋转过程中,点击此键,即视为焊接停止、

实际位置,此栏为现实当前,不可设置,如需设置,在参数界面进行修改。

焊接速度,在此界面可以任意设置。

在此界面上,显示气缸升降,起弧信号,正转,为观察显示状态

参数画面,

设定位置,此框为焊接的旋转角度设置,可任意设置角度,如:180度,即代表:焊枪旋转半圈,自动停止,回到原点。如:设置720度,旋转焊枪2圈,然后回到原点。

手动速度,代表不焊接状态下,通过手动点击左右旋转的速度,

原点速度,代表焊接结束后回到原点的速度。

气缸下降。是扩展专用设备的备用功能,当前无用,

起弧信号,是点击启动键是信号先行起弧,起弧1.0为一秒后。焊枪开始旋转,

收弧信号,焊枪焊接角度结束后,焊接信号继续焊接的时间。



气缸回位,此键为扩展使用,当前不用。

系数画面

此界面为隐藏界面。如需要打开此界面,进入参数界面后,在参数画面左上角处,长按超过1秒,即可进入系数画面。位置系数栏。出厂前已经设置好,无需更改,


回原点模式键,此键当前现实状态为,焊接完成后自动回到原点,如不需要此功能,点击此键,会显示不会原点模式,不回原点模式,此功能,为焊接完成后,电机焊接结束后停止。如果再次点击开始,会反向开始焊接,属于往返焊接,一次正转焊接,一次反转焊接,一次类推,
