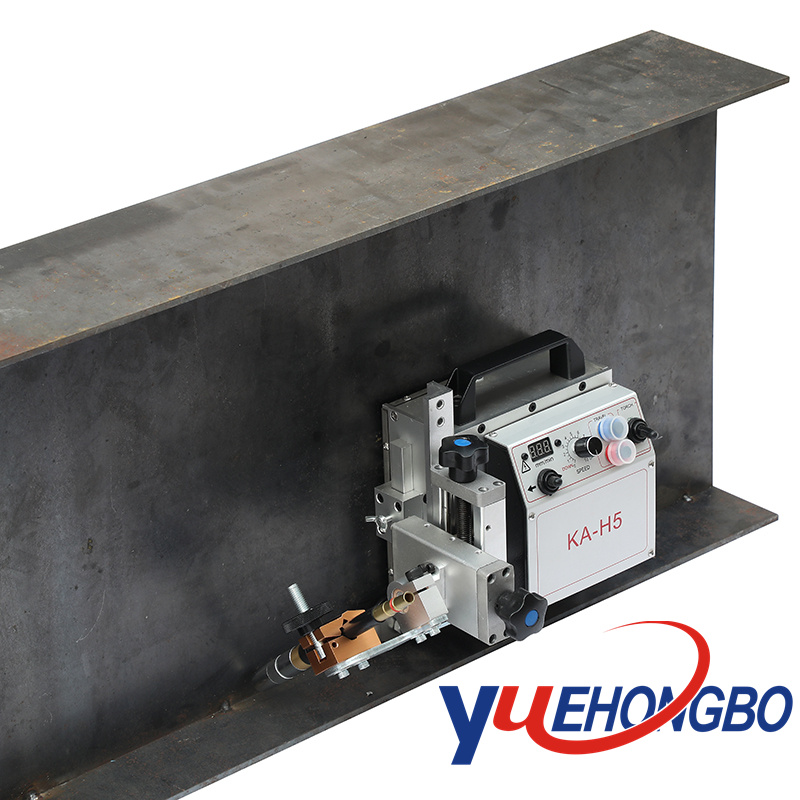

KA-H5侧吸式角焊小车

您的当前位置: 首 页 >> 产品中心 >> KA-H5侧吸式角焊小车

KA-H5侧吸式角焊小车

  • 所属分类:KA-H5侧吸式角焊小车

  • 点击次数:
  • 发布日期:2019/05/14
  • 在线询价
  • 详细介绍

自动焊接小车厂家



CO2自动焊接小车广泛应用于船舶、桥梁、机车、钢结构、石油化工等行业,适合多种焊接结构的焊接,如:加强筋板、肋板、交叉部位的焊接,箱型梁的焊接,等等。其主要优点有:

l 减少劳动强度,改善作业环境

l 提高工作效率,是手工焊的1.5倍

l 避免人为因素所造成的焊缝质量不良,一般地手工操作的不良率在20%左右,而采用自动焊接小车没有因此产生的焊接不良率

因此其综合效益,比手工焊提高近200%

l 自动化程度高,确保焊接质量的稳定性

l 不需要很熟练的技术工人

KA-H5电磁侧吸式自动焊接小车,适用于单面角焊,拥有简单轻便的特点,并且效率更高。


特点

单面角焊自动焊接小车

使用橡胶轮驱支方式, 方便了安装和使用。

可调整起焊接起/收弧时间(0-5)

减少焊接变形

在有4MM焊角情况下也可以工作

(1)适合水平角焊

(2)箱形工件外壁焊接

(3)适合I-LIB,T-BAR 焊接

自动焊接小车厂家


外形图

自动焊接小车厂家

主要构件说明

(2)手柄:便于安装和移动小车

(3)电机:小车行走的动力装置

(4)永久磁铁:是小车侧吸在工件壁上进行工作

(5)电磁铁轮:通电后进行工作,增加磁性使小车更加可靠的工作

(6)感应停止开关:光电式感应停止开关,当焊接到工件的末端时产生感应使小车停止


(7)X-Y滑块:调整焊枪的位置

(8)焊枪夹具:焊枪的夹持装置,可以调节焊枪的角度


自动焊接小车厂家


控制面板说明


(1)电源开关及指示灯:通电后指示灯亮

(2)焊接/非焊接选择旋钮:必须置于焊接位置才可以焊接

(3)行走方向选择:选择向左或者向右行走

(4)行走控制开关:控制小车的行走和停止,如果“焊接/非焊接”开关置于“非焊接”位置时,打开行走开关,则小车只行走不焊接

(5)行走速度调节:小车行走速度调节旋钮。小车行走速度的调节建议在打开行走开关后再调节


主要技术参数

项  目

事      项

说明













小车

行走方法

四轮驱动

磁铁轮

规格

右侧专用

左侧根据需要可以定做

焊枪调整范围

垂直方向

55mm

水平方向

55mm

作业角调节范围

360°

进行角调节范围

外型尺寸

200*150*200

L× W ×H

重量

7.5Kg

包括摆动器

磁铁吸力

60Kg

永磁

电机事项

DC24V 18RPM








控制箱

调整功能

电源ON/OFF 选择;电源灯


焊接/非焊接选择


行走开始;行走停止;


行走方向选择

左或右

行走速度调节

0~1560mm/Min

摆动速度调节


摆动幅度调节


左右停留时间调节


摆动模式选择:


使用电源

220V



安装


(1)焊接必要准备

1)进行焊接时的必要工具是焊机和送丝装置

2)需要KA-H5的行走控制用电源(AC 220V)

3)需要焊接用CO2气罐

4)CO2自动焊接用焊枪

5)其它必要工具

(2)小车连接方法

1)焊枪端口连接送丝机

2)从焊枪出来的焊枪开关连接在小车的控制面板的2P端口

3)控制电源连接线接在小车的控制面板的3P端口

4)控制电源连接线接在AC 220

以下为接线图:

自动焊接小车厂家
