KA-H3可设置断续焊接小车

KA-H3可设置断续焊接小车

  • 所属分类:KA-H3可设置断续焊接小车

  • 点击次数:
  • 发布日期:2019/05/14
  • 在线询价
  • 详细介绍

焊接小车


CO2自动焊接小车广泛应用于船舶、桥梁、机车、钢结构、石油化工等行业,适合多种焊接结构的焊接,如:加强筋板、肋板、交叉部位的焊接,箱型梁的焊接,等等。其主要优点有:

减少劳动强度,改善作业环境

提高工作效率,是手工焊的1.5倍

避免人为因素所造成的焊缝质量不良,一般地手工操作的不良率在20%左右,而采用自动焊接小车没有因此产生的焊接不良率

因此其综合效益,比手工焊提高近200%

自动化程度高,确保焊接质量的稳定性

不需要很熟练的技术工人

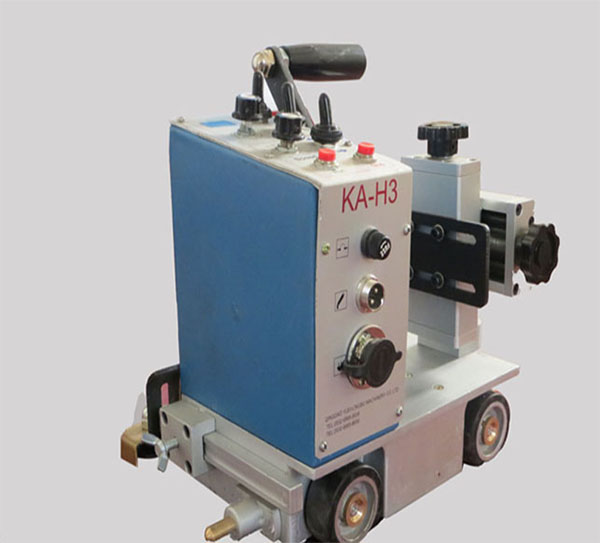

KA-H3是断续/连续焊接自动小车,应用非常广泛。其突出特点是体积小、重量轻、移动方便、使用简单,适用于间断或者连续的水平角焊结构。


特点:

1)KA-H3型小车是适用于间断或者连续的水平角焊结构的焊接自动装置。

1)焊接/非焊接区间的实际距离显示屏上,用扳动开关的上下调节,设定焊接与非焊接的距离,焊接与非焊接的距离是用电机与控制器控制,尺寸的精密度高,运行速度均匀,可实现精密焊接。非焊接状态下的小车行走速度为最大值(990mm/min)。

★注意:设置和焊接时焊机的自保回路开关必须关闭----OFF。

2)手柄为磁控式,移动此手柄可以部分的减少磁力,便于清理铁质垃圾和移动小车。

3)设有收弧装置,收弧时间调节范围在0-5S。

4)可以向左右两方向焊接;小车两端安装有感应停止开关,焊接结束后小车可以自动停止,便于一个工人同时操纵多台设备。

5)安装有永久磁铁,避免小车脱离焊接线的现象。

6)体积小、重量轻,移动和安装都很方便,非熟练工也可以进行焊接。

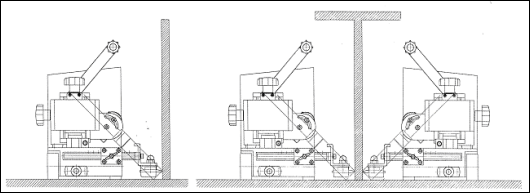

适用环境:

焊接小车

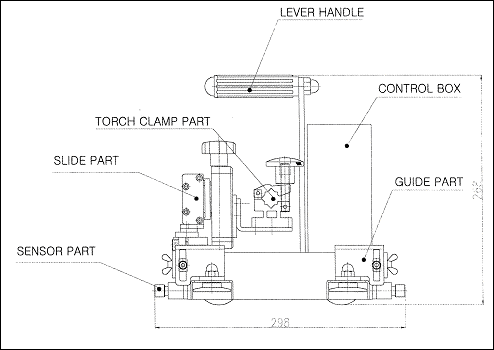

外形图:

焊接小车厂家


构成说明:

KA-H3由小车本体,X-Y滑块,导向轮,焊枪夹具感应停止开关,磁控手柄,控制箱等部件组成。

1) 驱动部分:是驱动小车的装置,以四个橡胶轮,锥齿轮,链条,链轮组成。

2) SLIDE PART:X-Y 滑块。是调节焊枪位置的装置,焊接当中可以进行上下左右的微调。

3) TORCH CLAMP PART:焊枪夹。是固定焊枪的装置,维修及调整时方便焊枪的拆卸。

4) GUIDE PART:导向轮。沿着母材面滚动,引导准确焊接部位的装置。

5) LEVEL HANDLE:磁控手柄。方便于安装小车和移动。

6) CONTRAL BOX:控制箱。可以调节小车的所有动作,详细内容参考“控制面板说明”

7) 磁铁:安装有永久磁铁,避免了小车脱离焊接线的现象。

8) SENSOR PART:感应停止开关。焊接到工件末端时被触动后小车自动停止工作。

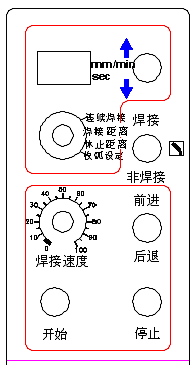

控制面板说明:

焊接小车厂家

1. 焊接/非焊接 选择开关:是焊枪的焊接/非焊接的选择开关,选到非焊接之后按行走开关,只有小车行走不进行焊接;

2. 行走开始:打开开关,小车开始行走;

3. 行走停止:小车行进当中若按停止开关,小车会停止所有动作;

4. 行走方向选择开关:可以选择向左或向右行走;

5. 行走速度:顺时针旋转速度增大。

6. 连续/断续焊接设定旋钮:①为连续焊接时间设置;②为断续焊接时的焊接距离设置;③为断续焊接时的非焊接距离设置;④为收弧时间设置;

7. 数码显示管:焊接前设置时的各种时间和距离显示;焊接时的速度显示。


主要技术参数:

项目

内容

备注

项目

内容

备注

电源

220V

AC

大小

320×230×290

L×W×H

重量

7.5 Kg











移动

四轮驱动

橡胶轮

行走速度

0∼960mm/min

以数码管显示

焊枪调整范围



上 下

60mm


前 后

60mm


作业角调节范围

±45°


进行角调节范围

360°

操作功能

电源灯



选择 焊接/非焊接



行走开始



行走停止



选择 行走方向

左和右


调节行走速度

以数码管显示


连续焊接时间设置



休止距离设置



断续焊接距离设置



收弧时间设置

0-5S


安装:


(1)工具准备

--必要进行焊接的工具是焊接电源和送丝机装置;

--必要KA-H3的行走及控制用焊接电源(AC 220V);

--必要焊接用CO2气罐;

--必要CO2自动焊接用直焊枪;

--必要的其它作业的基本工具;

(2)系统连接方式(如下图所示)

--送丝盘上安装焊丝并拉到焊枪端部

--焊枪端口连接在送丝机上

--从焊枪出来的焊枪开关连接在小车的控制面板的2P端口

--控制电源连接线接在小车的控制面板的3P端口

--控制电源连接线接在AC 220



焊接小车厂家
