KA-C1轨道式焊接小车

您的当前位置: 首 页 >> 产品中心 >> KA-C1轨道式焊接小车

KA-C1轨道式焊接小车

  • 所属分类:KA-C1轨道式焊接小车

  • 点击次数:
  • 发布日期:2019/05/14
  • 在线询价
  • 详细介绍

焊接小车厂家


CO2自动焊接小广泛应用于船舶、桥梁、机车、钢结构、石油化工等行业,适合多种焊接结构的焊接,如:加强筋板、肋板、交叉部位的焊接,箱型梁的焊接,等等。其主要优点有:

减少劳动强度,改善作业环境

提高工作效率,是手工焊的1.5倍

避免人为因素所造成的焊缝质量不良,一般地手工操作的不良率在20%左右,而采用自动焊接小车没有因此产生的焊接不良率

因此其综合效益,比手工焊提高近200%

自动化程度高,确保焊接质量的稳定性

不需要很熟练的技术工人

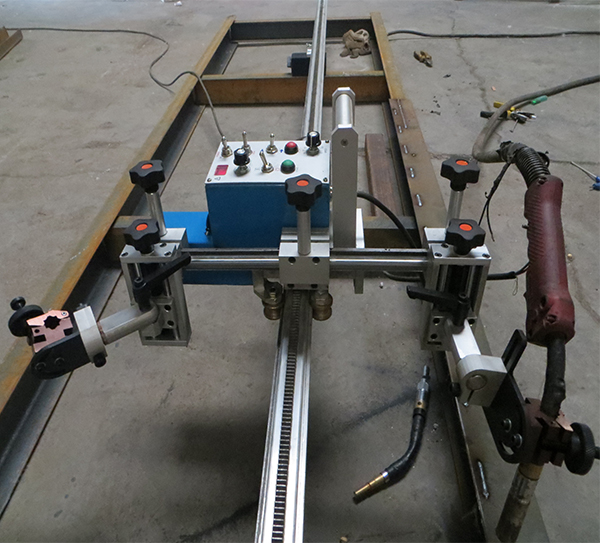

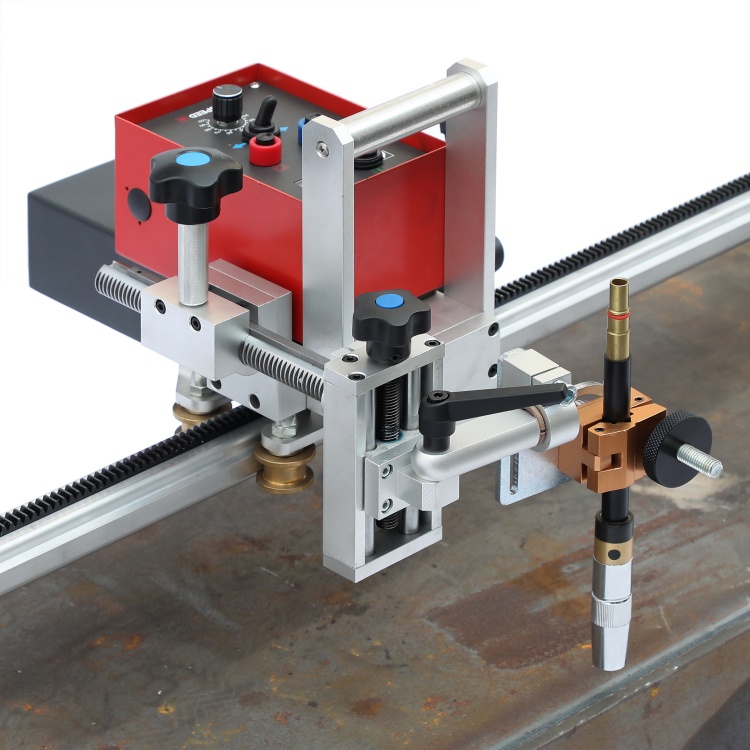

KA-C1是采用齿轮齿条驱动方式的水平轨道行走型焊接装备,广泛应用于平对接焊和角接焊。通过调整焊枪夹具和角度,也可以进行其他方式的焊接,如横焊和垂直向下焊。小车行走本体和控制面板合为一体,可以在轨道上边行走边焊接。轨道用磁铁吸合在工件上,安装和拆卸都很方便。体积小、重量轻,移动和使用非常方便。



特点

(1)KA-C1是适用于平焊、横焊的自动焊接装置。

(2)采用轨道行走方式,可以在箱型面上进行焊接。

(3)体积小,重量轻,移动和安装都很简便,非熟练工也可以进行焊接。

(4)小车行走轨道采用磁铁吸附式,小车不会脱离焊接线,轨道使用简便。其基本长度为1.5m ,可以根据用户需要加长。


适用环境

焊接小车厂家


外形图及主要构成说明

焊接小车厂家


① 快速回程手柄:手柄松开小车快速升降

② 轨道轮:使小车顺着轨道行走

③ 控制面板:调整小车的所有功能的部分,详细内容参考控制面板作方法

④ 焊枪夹:夹紧焊枪并带动焊枪移动

⑤ X-Y滑块:调整焊枪位置的装置,焊接进行当中可以用手柄上,下,左,右调整

⑥ 电机:小车行走驱动装置

控制面板说明

焊接小车厂家

① 电源灯:电源接通后灯亮表示有电

② 电流调节旋钮:调节焊接电流的大小

③ 焊接/非焊接选择开关:开关非焊接位置时小车只行走不焊接

④ 行走开始开关:开关打开小车开始行走

⑤ 手动送丝开关:按此开关开始送丝

⑥ 电源控制开关:打开此开关电源接通

⑦ 电压调节旋钮:调节焊接电压的大小

⑧ 行走方向选择:选择向左或者向右行走的开关

⑨ 行走停止:小车行走当中若按停止开关小车会停止所有动作

⑩ 行走速度调节旋钮:调节小车行走速度

主要技术参数

项目

内容

电源

AC 220V

外形尺寸

490×340×210(L×W×H)

重量

8kg

驱动方法

齿轮齿条

行走速度

0~1040mm/min



焊枪参数



上/下

55mm


左/右

120mm


前后

55mm


操作角调节范围

360°

操作功能

电源灯



电源开关

AC 220V


行走开始



行走停止



行走速度

0~1040mm/min


方向选择

向左或者向右

轨道

安装方法

磁吸式


材料

AL6N01


重量

6Kg(包括磁铁)


尺寸

42×29.3 ×1500(W×H×L)

安装

(1)安装条件:

1. 进行焊接必要的工具是焊接电源和送丝机装置;

2. KA-C1的行走及控制用焊接电源(AC 220V);

3. 焊接用CO2气罐;

4. CO2自动焊接用直焊枪;

5. 其它必要作业的基本工具;

(2)系统连接方式

1. 安装轨道,轨道的安装必须保证小车的焊接方向与焊缝平行

2. 安装小车,用安装手柄把小车的轨道轮卡在轨道上

3. 送丝盘上安装焊丝并拉到焊枪端部

4. 焊枪端口连接在送丝机上

5. 控制电源连接线接在小车的控制面板的8P端口

6. 控制电源连接线接在AC 220

以下是接线示意图:

焊接小车厂家
